Como funciona un PIR

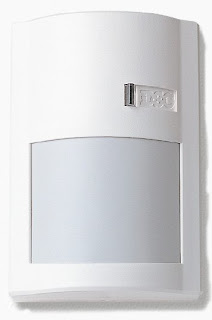

Un PIR (Passive InfraRed)Infrarrojo Pasivo es un dispositivo electronico que mide la luz Infrarroja emitida por objetos en un determinado campo de visión. un aparente movimiento es detectado cuando una fuente infrarroja con una temperatuara, tal como el cuerpo humano pasa en frente de una fuente infrarroja con otra temperatura como una pared.





Todo objeto emite lo que conocemos como
radiación de cuerpo negro esta energia es invisible al cuerpo humano pero puede ser detectado por dispositivos electrónicos designados para tal proposito. El termino Pasivo significa que el PIR no emite energia de ningun tipo, pero pasivamente acepta el ingreso de radiacion infrarroja.

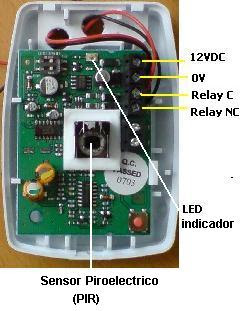

Los Componentes de un PIR
–Lente

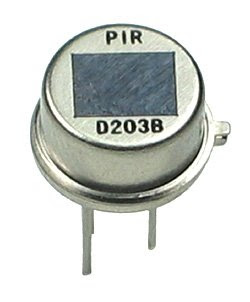

–Sensor Piroeléctrico
–Amplificador
–Circuitería de Detección
–Microprocesador

Lente

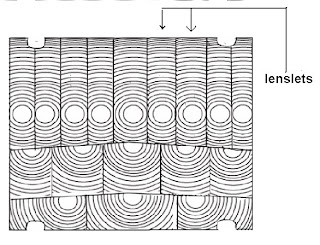

El lente se compone de muchos lentes pequeños que se llaman lenslets
cada lenslet enfoca la energía infrarroja hacia el sensor piroeléctrico
c
ada foco de energía de cada lenslet se refiere como “zona”

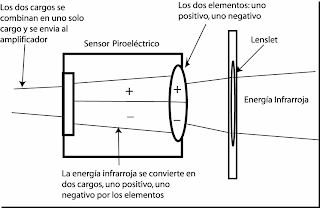

Sensor Piroeléctrico / El Amplificador
2 elementos de 2mm
–1 positivo, 1 negativo
–Los elementos crean dos áreas dentro de una zona












Si se entra en la zona positiva, se produce un cargo positivo, si se entra en una zona negativa, se produce una carga negativa.
Las dos cargas se combinan para producir una salida.
este resultado pasa por un amplificador que está conectado a los elementos incrementandola.


















Circuitería de Detección /Microcontrolador


















En esta circuiteria es la que analiza las señales amplificada para determinar si un intruso está presente.
El Software de análisis está dentro del microcontrolador.
El microcontrolador tiene bajo consumo de energía


¿Cómo Funcionan los Componentes?

Se utilizan 6 medios para obtener la detección más exacta:

–Umbrales
–Filtración de Señales
–Analisis de Amplitud
–Analisis de Tiempo

Compensación de Frecuencia
–Compensación de Temperatura












entradas sin Terminar............
